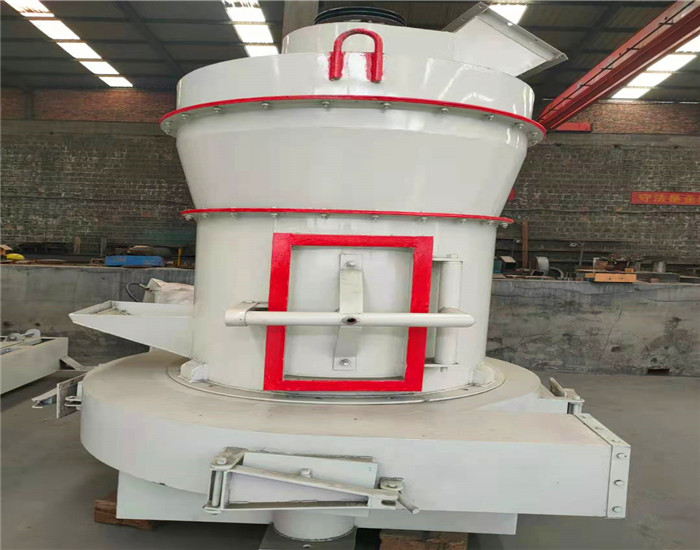

根據雷蒙磨粉機的運行特點，設計了5個控制回路，每個回路相對獨立。每個電路都是相對獨立的。每個電路都可以在控制柜面板上單獨操作和控制。
    1、主機回路37kw星三角降壓啟動
    2、風機電路30kw星三角降壓啟動
    3.顎式破碎機回路7、5kw直接啟動
    4、分析機回路5、5kw直接啟動
    5、提升機回路4kw直接啟動

    雷蒙磨粉機和電動機連接，主機和風機分別與控制器下端的銅螺栓D1、D2...D6連接，顎式破碎機、分析機、提升機分別與各自內部的熱繼電器直接連接。各自的電路。連接時，請仔細進行閱讀以及電機企業名稱簿，核對電機接頭編號，仔細連接，嚴格監督檢查，避免接錯。
    雷蒙磨粉機設備每個電路都使用相應的熱繼電器和空氣開關來保護電機免受相對負載和過流的影響。安裝時，應根據需要調整各回路熱繼電器的電流值，以保證自動精度。電氣控制系統能否維護到位也是影響雷蒙磨粉機產量的一個重要因素，所以做好這方面的維護工作是非常重要的。及時解決問題，既不耽誤生產，又可提高生產效率，贏得更高的利潤。
